アパレルCADソフト・パタパタモードくん＜正会員用＞

ファイル管理

◆製品番号、ブランド名、作成者名、日付以外に、仕上り寸法（例：バスト90～100、ウエスト65～75等）での検索が可能。
◆候補に上がったファイルの内容をビューで確認することができる。

入出力

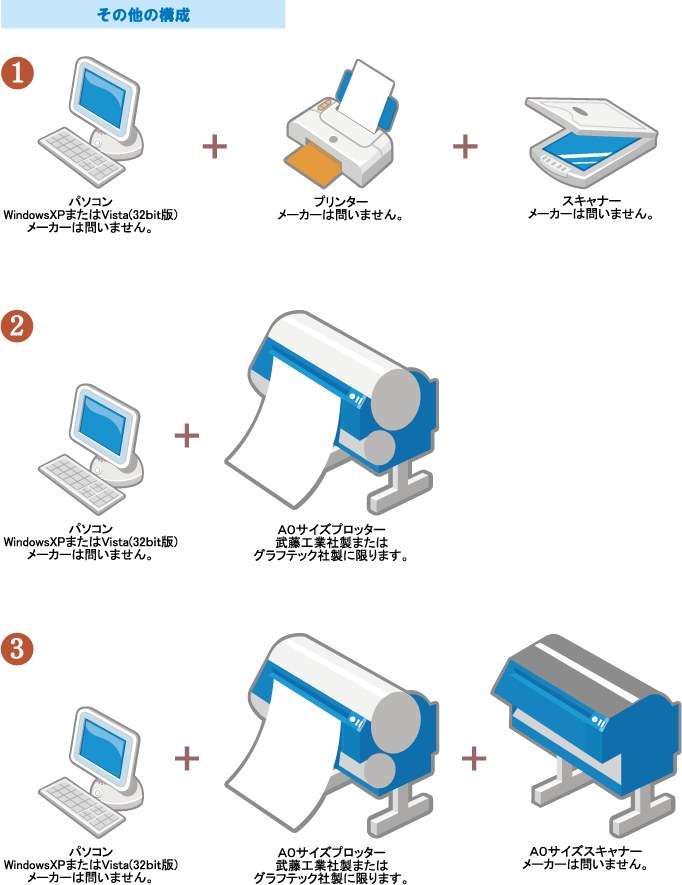

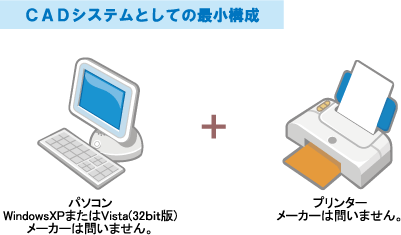

◆デジタイザからの入力、プロッタへの出力以外に、デジタルカメラ・スキャナーでの入力やA4サイズ等のプリンタに分割して出力できる機能も充実。
◆ビットマップ形式での出力、TIIP形式、DXF形式の入出力が可能なため、他メーカーのCADシステムで作成されたファイルの受け渡しができる。

作図

◆拡大、縮小表示がマウスの移動をするだけで、リアルタイムで行える。
◆頻繁に使用するパーツ、JIS記号、仕様図、翻訳語等を一覧から選択、配置できる。配置位置や大きさ、傾斜などは指定できる。

修正

◆2点間のX、Y、直線距離や、線上長さ、角度の計測ができる。計測値は最大26まで表示可能である。
◆形状が最も美しいとされる、最新技術NURBS形式を使用したスプライン曲線、平行線、直線、ボタン作成、地の目、ノッチ指定、パーツ名配置等の作図が簡単な手順で実行できる。
◆曲線を滑らかな線に修正するスムージング
◆途切れた線を滑らかな曲線にするラインつなぎ
◆タテ・ヨコの縮率を変更する拡大縮小
◆指定したダーツを距離や角度で移動させるダーツ移動
◆プリーツ展開、ピンタック展開、ダーツ・ピンタック修正
　 上記のような修正機能も充実している。

縫代付け定義

◆パーツ毎に指定した幅の縫代をつけ、部分的に幅を変更できる。

コーナー設定

◆延長、直角、対角、額縁、カーブ、折返し、高さ合わせ機能で、コーナーの形状を変更することができる。

ルール付け

◆簡易切開とポイント毎へのルール付けの組み合わせで行える。
◆簡易切開の手順・・・切開線を引き、ピッチ表から選択して幅を入力すると、切開線に対して垂直方向の関連ポイントに自動的にルールが付く 。
◆ポイント毎へのルール付けの手順・・・ルールを付けたいポイントをクリックし、水平距離、垂直距離、点間距離、比率、角度、線上距離などを組み合わせてルールを付ける。移動量はピッチ表から選択して入力する。

実行

◆グレーディング実行で、付けたルール通りに各サイズに展開される。
◆計測で、指定通りに展開されているか、各サイズの実寸・サイズ間の差・基本サイズとの差を表示させ確認することができる。
◆ルールをつけた後に、パーツを回転してグレーディング実行をしても、展開サイズのパーツの形状は変わらない。

マスター登録

◆ルールを付けたパターンをマスター登録することができるので、似通ったパターンへのルールコピーが簡単に行える。

パラメトリックとは

部分的な寸法修正や、体型グレーディングなどに活用できる、パタパタモードくん独自の便利な機能！
パターンオーダーなど、ひとりひとりのサイズでパターン展開する際に利用価値のある機能。

実行

◆グレーディングのルールをそのまま流用することもできるが、パラメトリック用にルールを付け加えることもできる。
◆修正したい部分に、修正後の寸法を入力し、実行ボタンをクリックするだけで、関連する全てのパターンの寸法を修正できる。

マスター登録

◆付け加えたルールをマスター登録することができるので、似通ったパターンへのルールコピーが簡単に行える。

条件設定

◆生地名、生地幅、パターン間の隙間、柄ピッチ等を入力し、条件設定を行う。複数の種類の生地を使用する場合も、1つのファイルに全種類の 生地を表示することができる。

データ展開

◆ワサ指定しているパーツは展開された状態で、着取り設定に入力した着数分のパーツを表示する。

配置

◆自動配置やマウスで任意に配置できる。パーツは設定した隙間を空けて重ならないよう配置できる。
